Installation av Gråvattenfilter light
Filtret installeras på ett jämnt, bärande tjälfritt underlag, t.ex. på grusbädd, makadambädd eller gjuten betongplatta. Filtret ska ligga i vågrätt läge både i längd- och i tvärriktning för att vätskan ska rinna jämnt och utnyttja filtermaterialets hela reningsyta.
Placering utomhus
Biolan Gråvattenfilter light placeras på markytan eller grävs delvis ner i marken. Filtret placeras på ett ställe där stående vatten inte samlas till exempel under översvämningstiden. Reningsanläggningen kan installeras utomhus utan väderskydd. Anordningen har ingen värmeisolering. Vid användning på vintern bör anordningen vara placerad i ett utrymme där temperaturen hålls ovanför nollsträcket.
Placering inne i bostaden
Om filtret installeras inne i bostaden eller invid bostadsbyggnaden (t.ex. under terrassen), bör man vid planeringen se till att utrymmet förses med en underhållsingång. Utrymmet bör vara försett med en golvbrunn eller jordgolv för eventuella störningsfall.

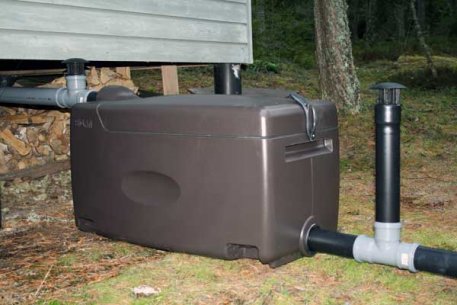

Luftcirkulation
Filtrets funktion baserar sig på mikroorganismernas verksamhet. Eftersom mikroorganismerna kräver luft för att överleva, ska man ta hand om luftväxlingen i filtret. Luftväxlingen i filtret kan förverkligas med hjälp av de två t-avgreningar som ingår i modulleveransen. Förutsättningar för effektiv självdragsventilation är en höjdskillnad mellan luftinloppet och luftutloppet (nerifrån upp) samt eventuella temperaturskillnader (från kall till varm).
Ersättningsluften för filtret inleds från utloppsrörets ända eller genom ett luftrör som stiger från utloppsröret till markytan. Utloppsluften från ett filter som är placerat utomhus leds som avloppsventilation till taket eller genom ett luftrör från inloppsröret ut i det fria. Utloppsluften från ett filter som är placerat inomhus eller i ett bostadshus omedelbara närhet leds som avloppsventilation till byggnadens tak.

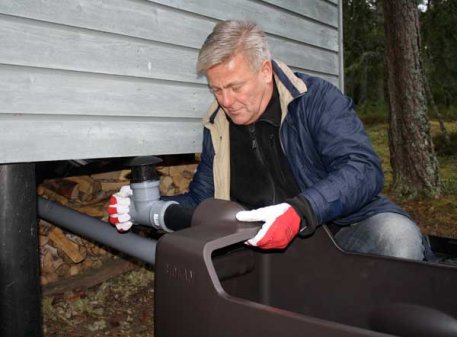

Att leda avloppsvattnet till filtret
Avloppsvattnet leds direkt in i filtret antingen genom lutande avlopp eller med hjälp av en pumpbrunn. Vid installeringen av lutande avlopp måste tillräcklig lutning (minst 1–1,5 %) försäkras, för att avloppsvattnet ska rinna oförhindrat från husets utgående avlopp fram till utloppsstället. Det behövs ingen slamavskiljare.
Modulen är försedd med en ingångs- och en utloppsanslutning på 75 mm för ett avloppsrör. Inloppsanslutningen finns vid modulens övre kant och utloppsanslutningen vid modulens nedre kant. Det är möjligt att koppla två moduler i serie eller parallellt.
Seriekoppling
Det avloppsrör som kommer från byggnaden ansluts till den första modulen. Utloppsröret från den ena modulen ansluts till inloppsanslutningen på den andra modulen. Från den andra modulen leds vattnet på ett normalt sätt till utloppsstället (se bild 1)
Parallellkoppling
Avloppsvattnet delas i de två modulerna med hjälp av en muffavgrening. För att säkra jämn fördelning är det bra att ha en rak del på 80 cm före förgreningen med muff för att minska virvlandet i det inkommande vattenflödet.
Sammankoppling av fyra moduler
Avloppsvattnet fördelas till två parallellkopplade moduler efter vilka man har installerat i serie två enheter till.
Utnyttjande av befintliga slamavskiljare
För att de befintliga slamavskiljarna ska kunna utnyttjas i avloppsvattensystemet, bör de vara slutna och i gott skick.
Pumpning avloppsvatten till filtret
Pumpens gång skall periodiseras med en klockbrytare så att pumpen under en gångperiod tillför högst 20 liter avfallsvatten. Om avloppsvattensystemet har bara en modul, är den rekommenderade pumpningsmängden 10 liter. Biolan Timer, Sänkpump och Pumpbrunn är tillgängliga som tilläggsutrustning.
Utsläppspunkt för avloppsvatten
Det renade avloppsvattnet leds till ett lämpligt utloppsställe, t.ex. i en stenkista, en infiltrationsgrop eller ett öppet dike. Vid planeringen ska man se till att avloppsvattnet rinner ut obehindrat även om yt- eller grundvattennivåerna är höga. När avloppsvattnet leds fram till öppet dike är det rekommendabelt att täcka den med en klaff eller ett nät för att hindra gnagare och andra smådjur att komma in.
Placering av filtermaterialet
Filtermaterialet finns inne i anordningen packat i en säck. Filtermaterialet fördelas från säcken in i lådorna. Riv materialet så att det blir luftigt och bred det jämnt ut i lådan genom att klappa lätt på det. Beroende på inpackningssättet kan påsen innehålla överflödigt filtermaterial. Det finns en lämplig mängd filtermaterial i lådan när ytan ligger cirka 2 cm under lådans kanter. Till slut dras filtermaterialet ca. 5 cm bakåt från framsidan av V-öppningarna i lådans utloppsända.Filterlådorna staplas stadigt ovanpå varandra i filtret, varannan låda åt motsatt håll:
- utloppsöppningarna (v-öppningarna) på den nedersta lådan på det utgående avloppets sida
- utloppsöppningarna på den nästnedersta lådan på det inkommande avloppets sida
- osv.
Då cirkulerar vattnet igenom alla hyllor innan det rinner ut.
Filtrets funktion måste uppföljas minst två gånger under användningsperioden. Ett fungerande reningsverk luktar inte kraftigt, filtermaterialet är fuktigt och det utrinnande vattnet är klart och luktfritt och innehåller knappast något suspenderat ämne.
Byt ut filtermaterialet i alla lådor på en gång.
